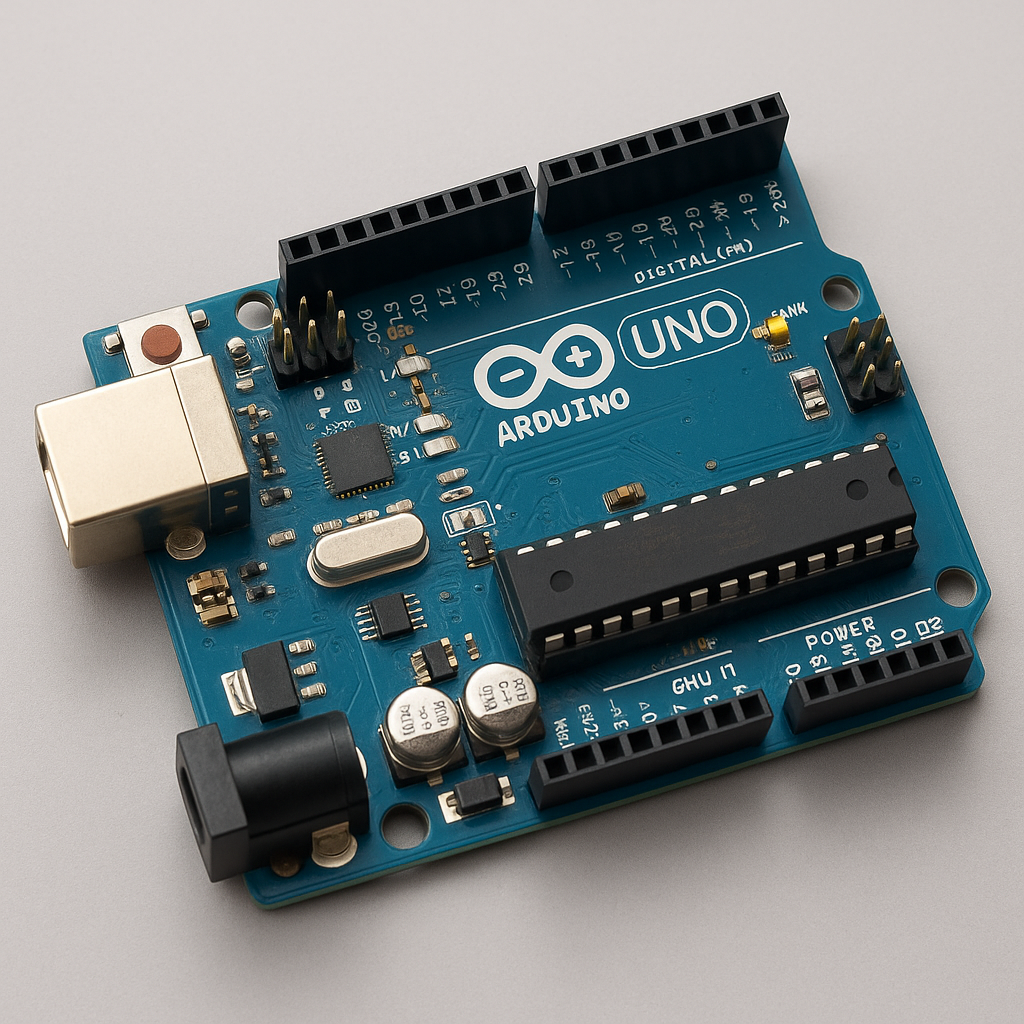

Arduino Uno

Estrutura e Funcionamento do Arduino

A plataforma Arduino é composta por dois elementos principais: o hardware (placa de circuito) e o software (IDE - Integrated Development Environment).

Hardware

As placas Arduino possuem como núcleo um microcontrolador, responsável pela execução dos programas e pelo controle dos periféricos conectados.

Principais Componentes:

Microcontrolador: unidade central de processamento que executa o código carregado.

Entradas e Saídas (I/O): permitem a conexão com sensores e atuadores.

Digitais: operam com sinais binários (0 ou 1).

Analógicas: leitura de sinais variáveis (geralmente de 0 a 5V).

Alimentação: via cabo USB (5V) ou fonte externa (7V a 12V).

Interfaces de Comunicação: UART, I²C e SPI.

Outros: reguladores de tensão, osciladores, LEDs, botões de reset.

Software

O Arduino utiliza uma IDE própria, gratuita e de código aberto, que permite:

• Escrever códigos em C/C++.
• Compilar e enviar o código via USB.
• Monitorar dados em tempo real com o Serial Monitor.

Desenvolvimento de Projetos com Arduino

O desenvolvimento de projetos com Arduino segue uma sequência lógica de etapas que permite transformar uma ideia em uma solução funcional. Cada fase é importante para garantir que o sistema final seja confiável, eficiente e bem documentado. Abaixo estão os principais passos que compõem esse processo:

1. Definição do problema ou objetivo.

Nessa etapa inicial, identifica-se claramente qual é a necessidade ou desafio a ser resolvido. Pode ser algo como automatizar uma tarefa, coletar dados ambientais ou controlar dispositivos remotamente. Um bom projeto começa com um objetivo bem definido.

2. Seleção de componentes.

Com o objetivo em mente, são escolhidos os sensores, atuadores, módulos e outros componentes eletrônicos que serão necessários. A seleção depende diretamente das funcionalidades desejadas e das limitações do projeto, como orçamento ou espaço físico.

3. Montagem do circuito.

Os componentes são organizados e conectados sobre uma protoboard ou em uma placa personalizada, seguindo um esquema elétrico. É importante garantir conexões firmes e seguras para evitar falhas futuras.

4. Programação.

Nessa fase, desenvolve-se o código que será carregado no Arduino. Ele define o comportamento do sistema: leitura de sensores, controle de atuadores, lógica de decisão, comunicação com outros dispositivos, entre outros.

5. Testes e validação.

O circuito é testado para verificar se tudo está funcionando como planejado. Erros são identificados e corrigidos nessa fase. Também é possível fazer ajustes finos no código ou nos componentes físicos para melhorar a performance.

6. Documentação e apresentação

Por fim, registra-se todo o processo: o objetivo, os componentes utilizados, o diagrama do circuito, o código-fonte e os resultados obtidos. Essa documentação é essencial para futuras manutenções, replicações do projeto ou apresentações acadêmicas e profissionais.

Componentes Comuns

• Sensores: temperatura (DHT11, LM35), luminosidade (LDR), distância (ultrassônicos).
• Atuadores: LEDs, motores DC, servomotores, relés.
• Módulos de comunicação: Bluetooth (HC-05), Wi-Fi (ESP8266), RFID, GPS.
• Interfaces de exibição: displays LCD, OLED, 7 segmentos.

Vantagens de usar do Arduino

• Facilidade de uso e aprendizado.
• Baixo custo.
• Grande comunidade e documentação.
• Flexibilidade e expansão com shields.
• Plataforma aberta.

Desvantagens do Arduino

• Poder de processamento limitado.
• Não indicado para aplicações de alto desempenho.
• Requer noções de eletrônica básica.

Como Usar o Arduino

É necessário uma placa Arduino, cabo USB e o software Arduino IDE. O processo envolve escrever o programa (sketch), configurar a IDE com a placa e porta corretas, compilar e carregar o código, e testar o sistema montado.

O código possui duas partes: setup() para configuração inicial, e loop() para execução contínua.

Problemas Comuns

• Erros de conexão (fios soltos, pinos errados).
• Problemas no código.
• Falta de comunicação com a placa.
• Defeitos no hardware.
• Alimentação inadequada.
• Ruídos nos sinais analógicos.
• Falta de planejamento do circuito/código.

Dica: revise conexões, teste o código por partes e use o Monitor Serial para depuração.
